آشنایی با اجزای داخلی دوربین مدار بسته

اجزای داخلی دوربین مدار بسته و مدار داخلی دوربین مداربسته نقش مهمی در کیفیت تصاویر، عملکرد دید در شب، سرعت پردازش و طول عمر سیستم نظارتی دارند. اگرچه دوربین مداربسته از بیرون یک تجهیز ساده به نظر می‌رسد، اما درون آن مجموعه‌ای از قطعات الکترونیکی و اپتیکی با دقت بالا قرار گرفته‌اند که در کنار یکدیگر وظیفه ثبت، پردازش، انتقال و ذخیره‌سازی تصاویر را بر عهده دارند. کیفیت تصویر، عملکرد در شب و حتی دوام دوربین تا حد زیادی به کیفیت همین قطعات داخلی وابسته است.

اگر قصد خرید دوربین مداربسته دارید یا می‌خواهید با نحوه عملکرد این تجهیزات بیشتر آشنا شوید، شناخت اجزای داخلی دوربین مدار بسته به شما کمک می‌کند تا انتخاب آگاهانه‌تری داشته باشید و تفاوت مدل‌های مختلف را بهتر درک کنید.

---

اجزای داخلی دوربین مدار بسته شامل چه بخش‌هایی است؟

ساختار داخلی بیشتر دوربین‌های مداربسته، چه آنالوگ و چه تحت شبکه (IP)، از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی بر عهده دارند.

بدنه اصلی دوربین (Camera Housing)

بدنه دوربین علاوه بر نگهداری و محافظت از قطعات داخلی، از آن‌ها در برابر گردوغبار، رطوبت، ضربه و تغییرات دمایی محافظت می‌کند. در دوربین‌های فضای باز معمولاً از بدنه‌های فلزی با استانداردهای حفاظتی مانند IP66 یا IP67 استفاده می‌شود تا دوربین در شرایط محیطی سخت نیز عملکرد مناسبی داشته باشد.

لنز (Lens)

لنز اولین بخشی است که نور محیط را دریافت می‌کند و آن را روی سنسور تصویر متمرکز می‌سازد. کیفیت لنز تأثیر مستقیمی بر وضوح تصویر، زاویه دید و میزان جزئیات ثبت‌شده دارد.

لنزها معمولاً در دو نوع عرضه می‌شوند:

• لنز ثابت (Fixed Lens)
• لنز وریفوکال (Varifocal Lens)

لنزهای وریفوکال امکان تنظیم فاصله کانونی و زاویه دید را فراهم می‌کنند و برای محیط‌هایی که نیاز به تنظیم دقیق تصویر دارند، گزینه مناسب‌تری هستند.

آیریس یا دیافراگم (Iris)

آیریس یا دیافراگم میزان نور ورودی به سنسور را کنترل می‌کند. در محیط‌های بسیار روشن، دیافراگم بسته‌تر می‌شود تا از نوردهی بیش از حد جلوگیری کند و در محیط‌های تاریک، بازتر می‌شود تا نور بیشتری به سنسور برسد. برخی دوربین‌های حرفه‌ای از آیریس خودکار (Auto Iris) بهره می‌برند که به‌صورت هوشمند با تغییر نور محیط تنظیم می‌شود.

سنسور تصویر (Image Sensor)

سنسور تصویر مهم‌ترین قطعه داخلی دوربین مداربسته محسوب می‌شود. این قطعه نور دریافت‌شده از لنز را به سیگنال دیجیتال تبدیل می‌کند تا تصویر نهایی ایجاد شود.

رایج‌ترین سنسورها عبارت‌اند از:

• CMOS
• CCD

امروزه تقریباً تمام دوربین‌های مداربسته جدید از سنسورهای CMOS استفاده می‌کنند، زیرا مصرف انرژی کمتر، سرعت پردازش بالاتر و کیفیت تصویر مناسبی دارند.

پردازنده تصویر (Image Signal Processor)

سیگنال‌های تولیدشده توسط سنسور وارد پردازنده تصویر (ISP) می‌شوند. پردازنده عملیات مختلفی مانند کاهش نویز، اصلاح رنگ، تنظیم روشنایی، افزایش وضوح، بهبود کیفیت دید در شب، فشرده‌سازی تصویر و اجرای فناوری‌هایی مانند فناوری BLC دوربین های مدار بسته را انجام می‌دهد تا تصویر نهایی کیفیت بالایی داشته باشد.

برد دوربین مداربسته

تمام قطعات داخلی روی یک برد الکترونیکی یا PCB نصب شده‌اند. این برد وظیفه برقراری ارتباط میان اجزای مختلف دوربین را بر عهده دارد و علاوه بر انتقال داده‌ها، تغذیه قطعات، کنترل عملکرد آن‌ها و هماهنگی میان سنسور، پردازنده و سایر ماژول‌ها را نیز مدیریت می‌کند. کیفیت طراحی و ساخت برد، تأثیر مستقیمی بر پایداری و طول عمر دوربین مداربسته دارد.

برد الکترونیکی در واقع مهم‌ترین بخش مدار داخلی دوربین مدار بسته محسوب می‌شود و ارتباط میان تمام قطعات را برقرار می‌کند.

پورت برق و منبع تغذیه

تمام دوربین‌های مداربسته برای عملکرد صحیح به منبع تغذیه نیاز دارند. بسته به نوع دوربین، برق ممکن است از طریق آداپتور ۱۲ ولت DC، برق ۲۴ ولت AC یا فناوری PoE تأمین شود. کیفیت منبع تغذیه نقش مهمی در پایداری عملکرد و افزایش طول عمر دوربین دارد. اگر قصد دارید با روش‌های تأمین برق، کابل‌کشی و استانداردهای تغذیه بیشتر آشنا شوید، مطالعه مقاله برق دوربین مداربسته می‌تواند برای شما مفید باشد.

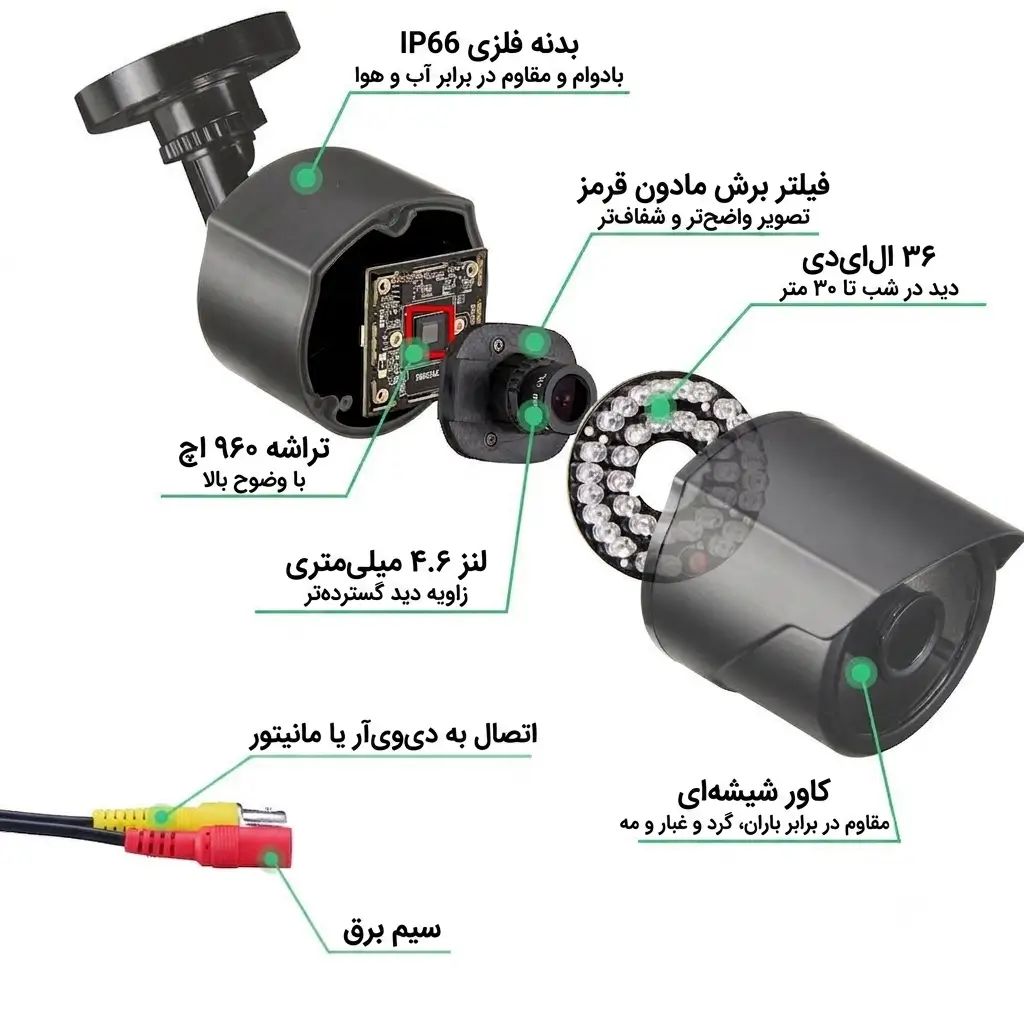

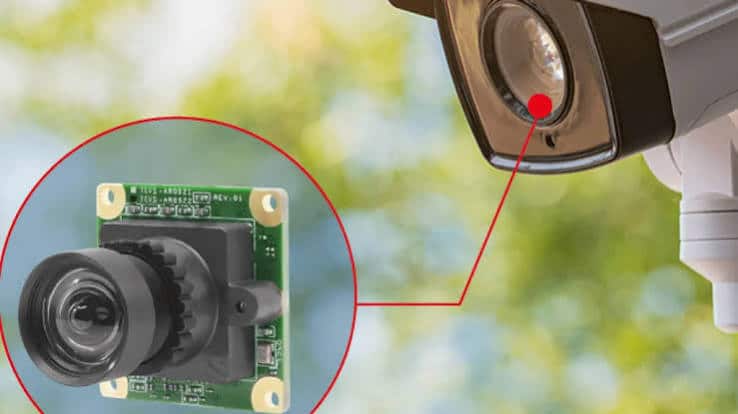

فیلتر مادون قرمز (IR Cut Filter)

در طول روز، فیلتر IR Cut از ورود نور مادون قرمز جلوگیری می‌کند تا رنگ‌ها طبیعی ثبت شوند.

هنگام کاهش نور محیط، این فیلتر به صورت خودکار کنار می‌رود و سنسور می‌تواند نور مادون قرمز را دریافت کند. به همین دلیل دوربین قادر است در شب تصاویر واضح‌تری ثبت کند.

LEDهای مادون قرمز (Infrared LEDs)

در بسیاری از دوربین‌های مداربسته، مجموعه‌ای از LEDهای مادون قرمز اطراف لنز قرار گرفته‌اند.

این LEDها هنگام تاریکی روشن شده و محیط را با نور مادون قرمز روشن می‌کنند؛ نوری که با چشم انسان قابل مشاهده نیست اما دوربین آن را تشخیص می‌دهد.

قدرت این LEDها تعیین‌کننده برد دید در شب دوربین است.

میکروفون داخلی

بسیاری از دوربین‌های جدید دارای میکروفون داخلی هستند و علاوه بر تصویر، صدای محیط را نیز ضبط می‌کنند.

در محیط‌هایی مانند فروشگاه‌ها، دفاتر و منازل، این قابلیت می‌تواند اطلاعات بیشتری برای بررسی رویدادها در اختیار کاربران قرار دهد.

حافظه یا شیار کارت حافظه

برخی دوربین‌های IP دارای شیار کارت حافظه MicroSD هستند.

در صورت قطع ارتباط با دستگاه ضبط یا شبکه، تصاویر مستقیماً روی کارت حافظه ذخیره می‌شوند و از از دست رفتن اطلاعات جلوگیری می‌شود.

ماژول شبکه یا خروجی تصویر

نوع این بخش به فناوری دوربین بستگی دارد.

در دوربین‌های IP، ماژول شبکه وظیفه انتقال تصاویر از طریق کابل شبکه را بر عهده دارد.

در دوربین‌های آنالوگ نیز خروجی BNC تصاویر را به دستگاه DVR منتقل می‌کند.

پیچ‌ها و اسپیسرها

پیچ‌ها، اسپیسرها و سایر اتصالات مکانیکی شاید قطعات کوچکی به نظر برسند، اما نقش مهمی در ثابت نگه داشتن برد الکترونیکی، لنز و سایر اجزای داخلی دارند. استفاده از قطعات باکیفیت باعث کاهش لرزش، افزایش مقاومت در برابر ضربه و جلوگیری از آسیب به برد می‌شود.

پایه و براکت

پایه یا براکت وظیفه نصب صحیح دوربین روی دیوار، سقف یا ستون را بر عهده دارد. انتخاب پایه مناسب علاوه بر افزایش استحکام نصب، امکان تنظیم زاویه دید دوربین را نیز فراهم می‌کند. در دوربین های چرخشی یا اسپیددام، نوع براکت اهمیت بیشتری دارد، زیرا باید وزن بیشتر دستگاه و حرکت مداوم آن را تحمل کند.

اجزای داخلی دوربین چگونه با یکدیگر کار می‌کنند؟

برای درک بهتر اجزای داخلی دوربین مدار بسته و مدار داخلی دوربین مداربسته، بهتر است مسیر ثبت و انتقال تصویر را مرحله‌به‌مرحله بررسی کنیم. تمام قطعات داخلی دوربین مدار بسته مانند یک زنجیره به یکدیگر متصل هستند و هر قطعه وظیفه مشخصی را بر عهده دارد.

۱. ورود نور از طریق لنز

فرآیند تصویربرداری از لنز آغاز می‌شود. لنز نور محیط را دریافت کرده و آن را روی سنسور تصویر متمرکز می‌کند. کیفیت لنز، فاصله کانونی و میزان باز شدن دیافراگم (Iris) تأثیر مستقیمی بر وضوح، زاویه دید و میزان نور ورودی به دوربین دارند.

۲. تبدیل نور به سیگنال الکتریکی توسط سنسور

پس از عبور نور از لنز، سنسور تصویر آن را به سیگنال‌های الکتریکی تبدیل می‌کند. این مرحله مهم‌ترین بخش عملکرد مدار داخلی دوربین مدار بسته محسوب می‌شود.

امروزه بیشتر دوربین‌های مداربسته از سنسورهای CMOS استفاده می‌کنند، زیرا هزینه تولید پایین‌تر، سرعت پردازش بیشتر و مصرف انرژی کمتری نسبت به CCD دارند. در مقابل، سنسورهای CCD در گذشته به دلیل حساسیت نوری بالا و نویز کمتر شناخته می‌شدند، اما به دلیل قیمت بیشتر و فناوری قدیمی، امروزه کمتر در محصولات جدید مورد استفاده قرار می‌گیرند.

۳. پردازش تصویر توسط پردازنده

سیگنال‌های تولیدشده توسط سنسور وارد پردازنده تصویر (ISP) می‌شوند. پردازنده عملیات مختلفی مانند کاهش نویز، اصلاح رنگ، تنظیم روشنایی، افزایش وضوح، بهبود کیفیت دید در شب، فشرده‌سازی تصویر و اجرای فناوری‌هایی مانند WDR را انجام می‌دهد تا تصویر نهایی کیفیت بالایی داشته باشد و فضای کمتری اشغال کند.

۴. انتقال یا ذخیره‌سازی تصاویر

پس از پردازش، تصاویر آماده انتقال یا ذخیره‌سازی هستند. بسته به نوع دوربین، اطلاعات ممکن است از طریق خروجی تصویر یا رابط شبکه به DVR، NVR یا نرم‌افزارهای نظارتی منتقل شوند. در برخی مدل‌ها نیز تصاویر علاوه بر دستگاه ضبط، روی کارت حافظه MicroSD یا فضای ذخیره‌سازی ابری ذخیره می‌شوند.

همچنین بخوانید: مدت زمان ضبط دوربین مدار بسته

۵. تأمین برق و کنترل عملکرد دوربین

برای عملکرد مداوم تمام اجزای دوربین مداربسته، وجود منبع تغذیه پایدار ضروری است. برق موردنیاز می‌تواند از طریق آداپتور یا فناوری PoE تأمین شود. همچنین نرم‌افزارهای مدیریتی امکان کنترل قابلیت‌هایی مانند ضبط تصاویر، مشاهده زنده، چرخش دوربین‌های اسپیددام، زوم اپتیکال و ارسال هشدارهای هوشمند را در اختیار کاربران قرار می‌دهند.

در واقع، قطعات دوربین مداربسته و مدار داخلی دوربین مداربسته به گونه‌ای طراحی شده‌اند که تمام این مراحل در کسری از ثانیه انجام شوند و تصویری واضح و پایدار در اختیار کاربر قرار گیرد.

نکته: در دوربین‌های جدید مبتنی بر هوش مصنوعی، بخشی از پردازش تصویر مستقیماً داخل پردازنده دوربین انجام می‌شود و تنها اطلاعات مهم یا رویدادهای شناسایی‌شده برای دستگاه ضبط یا فضای ابری ارسال می‌شوند. این موضوع باعث کاهش مصرف پهنای باند و افزایش سرعت سیستم می‌شود.

کدام قطعات بیشترین تأثیر را بر کیفیت تصویر دارند؟

اگرچه همه اجزای داخلی دوربین مداربسته در عملکرد آن نقش دارند، اما سه قطعه بیش از سایر بخش‌ها بر کیفیت تصویر اثر می‌گذارند.

سنسور تصویر

سنسور تصویر مهم‌ترین عامل در ثبت جزئیات، نمایش صحیح رنگ‌ها و عملکرد دوربین در محیط‌های کم‌نور است. هرچه کیفیت و اندازه سنسور بیشتر باشد، تصویر نهایی نیز وضوح و شفافیت بالاتری خواهد داشت.

لنز

کیفیت لنز مشخص می‌کند نور چگونه به سنسور منتقل شود. حتی اگر یک دوربین از سنسور قدرتمندی بهره ببرد، استفاده از لنز نامناسب می‌تواند کیفیت تصویر را کاهش دهد.

پردازنده تصویر

پردازنده تصویر وظیفه بهینه‌سازی اطلاعات دریافتی از سنسور را بر عهده دارد. کاهش نویز، افزایش وضوح، بهبود رنگ‌ها و اجرای فناوری‌هایی مانند WDR همگی به توان پردازشی این بخش وابسته هستند.

قطعه داخلی دوربین مداربسته	وظیفه	تأثیر بر کیفیت تصویر

لنز

دریافت و تمرکز نور

بسیار زیاد

سنسور تصویر

تبدیل نور به سیگنال

بسیار زیاد

پردازنده (ISP)

پردازش تصویر

بسیار زیاد

IR-CUT

تنظیم رنگ روز و دید شب

زیاد

LED مادون قرمز

دید در شب

زیاد

برد الکترونیکی

ارتباط بین قطعات

زیاد

رابط شبکه

انتقال داده

متوسط

کارت حافظه

ذخیره تصاویر

متوسط

منبع تغذیه

تأمین برق

زیاد

باورهای اشتباه درباره اجزای دوربین مداربسته

در زمان انتخاب دوربین مداربسته، برخی تصورات نادرست باعث می‌شوند کاربران تنها به یک یا دو مشخصه توجه کنند و سایر عوامل مؤثر بر کیفیت و کارایی سیستم را نادیده بگیرند.

مگاپیکسل بیشتر همیشه به معنای کیفیت بهتر نیست

رزولوشن بالاتر می‌تواند جزئیات بیشتری ثبت کند، اما کیفیت نهایی تصویر تنها به تعداد مگاپیکسل وابسته نیست. عواملی مانند کیفیت لنز، اندازه سنسور، قدرت پردازنده، عملکرد در نور کم، نرخ فریم و حتی میزان فشرده‌سازی تصاویر نیز تأثیر مستقیمی بر خروجی دوربین دارند.

دوربین بی‌سیم همیشه انتخاب بهتری نیست

دوربین‌های بی‌سیم نصب آسان‌تری دارند، اما ممکن است در محیط‌های شلوغ با تداخل سیگنال، کاهش سرعت انتقال تصویر یا قطعی ارتباط مواجه شوند. در پروژه‌های حرفه‌ای و امنیتی، استفاده از دوربین‌های سیمی یا فناوری PoE معمولاً پایداری و اطمینان بیشتری فراهم می‌کند.

فضای ذخیره‌سازی ابری همه مشکلات را حل نمی‌کند

ذخیره‌سازی ابری دسترسی از راه دور و تهیه نسخه پشتیبان را آسان‌تر می‌کند، اما به اینترنت پایدار، هزینه اشتراک و رعایت مسائل امنیتی و حریم خصوصی وابسته است. به همین دلیل بسیاری از سازمان‌ها از ترکیب حافظه محلی و فضای ابری استفاده می‌کنند.

حذف برخی قطعات می‌تواند کارایی سیستم را کاهش دهد

گاهی تصور می‌شود برخی اجزای دوربین یا سیستم نظارتی ضروری نیستند، اما حذف بخش‌هایی مانند منبع تغذیه استاندارد، فضای ذخیره‌سازی مناسب یا تجهیزات انتقال تصویر، می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد و امنیت محیط را کاهش دهد.

سوالات متداول

---

جمع‌بندی

اجزای داخلی دوربین مدار بسته نقش تعیین‌کننده‌ای در کیفیت تصاویر، عملکرد دید در شب، سرعت پردازش و دوام دستگاه دارند. قطعاتی مانند لنز، سنسور تصویر، پردازنده، برد الکترونیکی، فیلتر IR و LEDهای مادون قرمز، هر کدام وظیفه مشخصی بر عهده دارند و عملکرد صحیح آن‌ها در کنار یکدیگر باعث ثبت تصاویر باکیفیت می‌شود.

اگر قصد خرید دوربین مداربسته دارید، تنها به رزولوشن یا ظاهر دستگاه توجه نکنید؛ بلکه کیفیت قطعات داخلی و فناوری‌های به‌کاررفته در آن را نیز بررسی کنید. انتخاب دوربینی با قطعات باکیفیت، علاوه بر افزایش طول عمر دستگاه، کیفیت نظارت و امنیت محیط را نیز به شکل قابل توجهی بهبود می‌بخشد.
